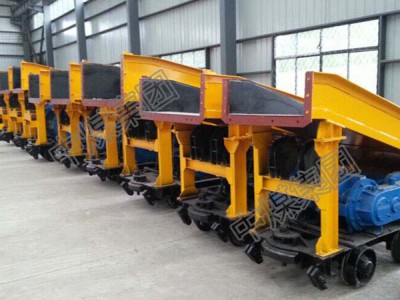

点击图片查看原图
PB型耙斗装岩机的型号：P-15B P-30B P-60B P-90B P-120B P-150B
耙斗装岩机主要是用于巷道内耙装用，适用于水平和倾斜角小于35度的斜井上山及90度拐角巷道中。
耙斗装岩机组成：进料槽、中间槽、卸料槽、耙斗、导向轮、绞车电器等组成。
PB型耙斗装岩机配有机械化调节盘，加快调节作业，能较好的满足大断面出矸量大的要求，拆去调节盘后，亦可做P型耙斗装岩机使用。
(A)型带有气动推车缸，矿车装满后，可用风动推车缸将重车推出，减轻劳动强度，缩短调车时间，提高掘进速度。
P-30B耙斗装岩机型号意义
型号：P-30B耙斗装岩机；
P——耙斗装岩机；
30——耙斗容积为0.30m3；
B——隔爆型。
P.PB系列耙斗装岩机技术参数
|
项目 |
P15(B) |
P30B(A) |
P60B(A) |
P90B |
P120B(A) |
P150B |
||
|
耙斗容积m³ |
0.15 |
0.3 |
0.6 |
0.9 |
1.20 |
1.50 |
||
|
技术生产率m³/h |
15-25 |
35-50 |
70-110 |
95-140 |
120-180 |
150-220 |
||
|
轨距mm |
600 |
600 900 |
600 900 |
600 900 |
600 900 1500 |
1500 |
||
|
主绳牵引力KN |
7.2-10.4 |
12.3-18.5 |
20.0-28.0 |
31.0-50.0 |
37.0-55.0 |
52.0-72.0 |
||
|
钢丝绳直径mm |
12.5 |
12.5-15.5 |
15.5 |
17.0 |
18.5 |
20.0 |
||
|
电动机 |
功率KW |
YBB11-4 11 |
YBB17-4 17 |
YBB30-4 30 |
YBB45-4A 45 |
55 |
75 |
|
|
工作电压V |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
|
||
|
外形尺寸（不包括挡板） |
长 |
mm |
5500 |
6110 |
6800 |
8610 |
10550 |
11000 |
|
宽 |
1170 |
1305 |
1850 |
2050 |
2250 |
2400 |
||
|
高 |
1800 |
2000 |
2350 |
2745 |
2870 |
3000 |
||
|
总重量X103kg |
2.50 |
4.75 |
6.50 |
9.80 |
12.50 |
15.00 |
||
因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
山东中煤王敬，竭诚为您服务！
联系电话：15376502802 微信：15376502802 QQ：1564762734
地 址：山东省济宁市高新区开源路北11号
山东中煤生产各种规格耙斗装岩机P-15B P-30B P-60B P-90B P-120B P-150B；耙斗装岩机配件：耙斗装岩机耙斗，耙齿，进料槽，卸料槽，导向轮，尾轮，中间槽等配件，铲斗式装岩机，扒渣机，耙矿绞车，矿车等矿山输送设备，欢迎新老客户来电咨询。
